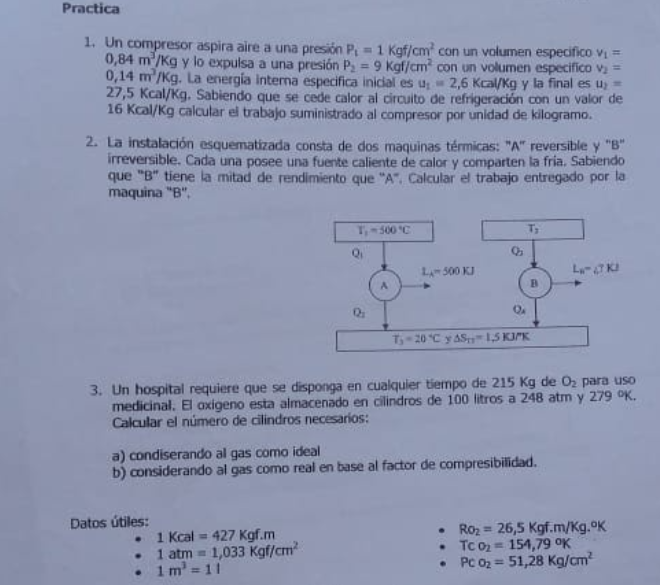

Enunciados e Imágenes / Parciales Termodinamica / Ing Mecanica



Teoría 1er Parcial


  1. Explicar la experiencia de Joule y su conclusión.

  2. Demostrar la expresión del cálculo de trabajo para una transformación a P cte. y deducir la relación de Mayer

  3. Dibujar un ciclo de Carnot en un diagrama T-S. Subrayar la zona que indica el trabajo desarrollado y demostrar su fundamentación.

  4. Dibujar el ciclo de Carnot en un diagrama P-V e indicar la conclusión final.

  5. Enunciar la Ley de Amagat para los gases ideales y determinar a qué conclusión final se arriba.

  6. Para un vapor, conociendo el valor de las entalpías correspondientes, indicar cómo se calcula el valor de x.

  7. Demostrar la experiencia de Thompson p/gases ideales.

  8. Mencionar la diferencia que existe en la representación gráfica entre una transformación isotérmica y adiabática. Justificar.

  9. Deducir el valor de la variación de entropía de una fuente de calor.

  10. Enunciar la Ley de Estados Correspondientes de Van Der Waals.

  11. En un diagrama T-S para vapor de agua, dibujar una línea de presión, título, entalpía y volumen específico ctes. En el mismo, marcar una transformación correspondiente de un vapor húmedo a un vapor sobrecalentado encerrado en un recipiente rígido y adiabático herméticamente cerrado.

  12. Dibujar una curva de presión cte. En un diagrama T-S para vapor de agua, indicar sobre esta curva el tramo que corresponde al calor latente de vaporización, escribir su expresión y explicar cada una de las partes que esta compuesta.

  13. En base a los conocimientos del 1er principio y a la definición de entalpía, deducir la expresión de trabajo de circulación.

  14. Deducir la expresión del trabajo y del calor para una transformación la cual el calor específico tiene un valor infinito. Graficarlo.

  15. Demostrar que:        =1-Q1/Q2=1-T2/T1


2do Parcial Teoría



  1. Explicar por qué el grado de saturación es prácticamente igual a la humedad relativa. Escribir sus expresiones.

  2. Dibujar la instalación y un diagrama T-S con sus puntos correspondientes de un ciclo de vapor con sobrecalentamiento y escribir las expresiones correspondientes del rendimiento en forma completa y del calor que se debe evacuar en el condensador.

  3. Grafique en un diagrama P-V dos ciclos diesel donde el segundo tenga menor presión en el inicio de la combustión y menor volumen de la cámara de combustión que el primero.

  4. Explique el concepto de coeficiente de exceso de aire en un proceso de combustión.

  5. Dibujar la instalación correspondiente a un ciclo de vapor regenerativo y expresarlo en un diagrama T-S con sus puntos de correspondencia. Explicar la finalidad de la cámara de mezcla y expresar la fórmula final del rendimiento.

  6. Dibujar la instalación correspondiente a un ciclo frigorífico básico y expresarlo en un diagrama T-S con sus puntos de correspondencia. Indicar la fórmula del efecto frigorífico completa.

  7. En un proceso de saturación adiabática, demostrar si la T final disminuye, permanece cte o aumenta.

  8. En un diagrama psicométrico, indicar cómo se obtiene la temperatura de rocío y la humedad relativa, conociendo las temperaturas de bulbo húmedo y la de bulbo seco.

  9. Teniendo en cuenta que la expresión de la humedad absoluta es X=0,622(PvP-Pv), explicar el por qué de la similitud del grado de saturación con la humedad relativa.

  10. Expresar 4 diferencias que se presentan entre motores Otto y DIesel.

  11. ¿Cuáles son los factores intervinientes en la expresión de rendimiento en el cilo Diesel?

  12. Dibujar la instalación y el diagrama T-S correspondientes para un ciclo de turbinas de gas.

  13. A partir del ciclo de Rankine, mencionar por lo menos dos posibles mejoras a efectos de aumentar su rendimiento, indicarlas en un diagrama T-S.

  14. Dibujar la instalación y el diagrama T-S correspondientes para un ciclo Otto.

  15. Dibujar la instalación y el diagrama T-S correspondientes para un ciclo Diesel.

  16. Dibujar la instalación y el diagrama T-S correspondientes para un ciclo semi-Diesel.

  17. Dibujar la instalación y el diagrama T-S correspondientes para un ciclo Brayton
